摇床名称：云锡摇床

摇床概况：

云锡摇床的全套生产图纸资料是严格按照云南锡业公司的标准图纸所生产，该种摇床主要适用于各种有色金属矿使用。特别是对多有色金属矿尤其能发挥它的奇效功能。它能选别2毫米以下的各种有色金属的重选与精选。经过多年的矿山生产实践证明：云锡摇床具有性能稳定，选矿效率高、平稳、噪音小和使用维修方便等点。

摇床结构及材质：

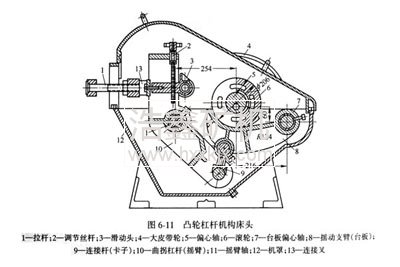

云锡摇床主要由床面、床头、溜动设备三大部分组成。床面由床架部分和给矿槽等部分组成。床面分有粗砂床面和刻槽床面。根据选矿粒度和浓度的不同选择适当的床面(附表)。床面支撑在溜动设备上，由床头的床面挂钩连接床面，在床头的推动下使床面往复运动进行选矿。 床头系采用偏心轴带动偏心滚轮来推动摇杆支臂，例摇杆支臂叉推动联接丁头螺杆，因而使螺杆往复运动。床头润滑轴承系采用ZQSN5-5-5材料作为滑动轴承，具有噪音小转动灵活等点。 溜动设备部分主要是用来调节选矿设备所需要坡度，利用手轮调节斜度托板，使床面产生坡度。

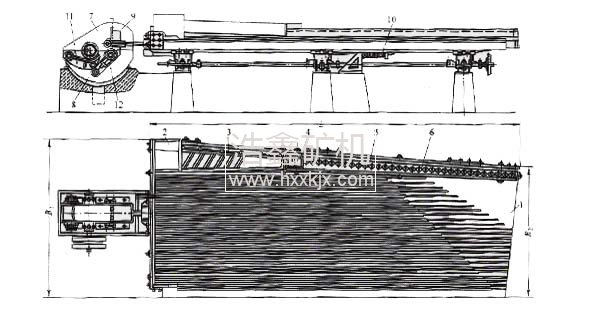

云锡摇床结构图

1-床面； 2-给矿斗； 3-给矿槽； 4-给水斗； 5-给水槽； 6-菱形活瓣；

7-滚轮； 8-机座； 9-机罩； 10-弹簧； 11-摇动支臂； 12-曲拐杠杆

摇床应用范围：

它能选别2毫米以下的各种有色金属的重选与精选。经过多年的矿山生产实践证明：云锡摇床具有性能稳定，选矿效率高、平稳、噪音小和使用维修方便等点。

摇床规格及技术参数：

　　工业用摇床有以下几种规格：
